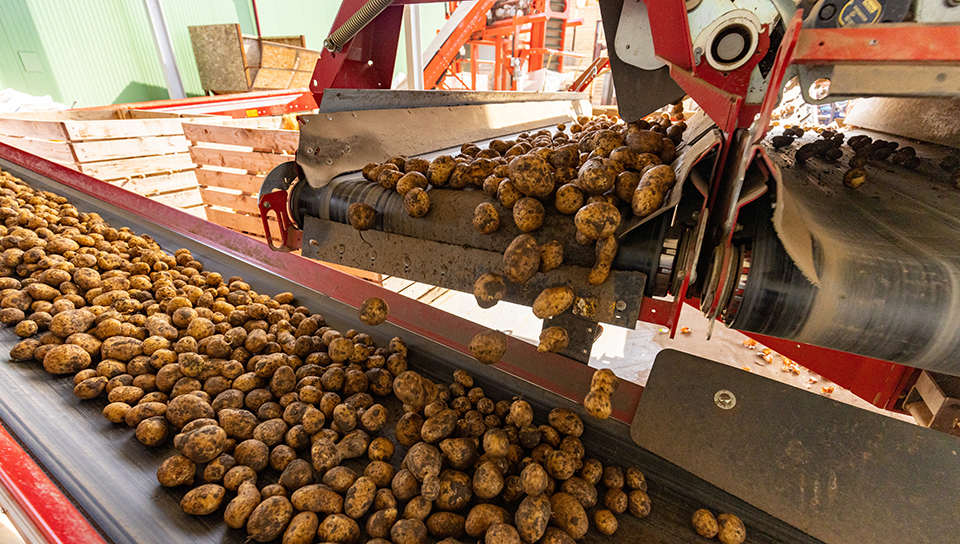

Technologie agricole : Contrôle de la hauteur de chute

mic-130/IU/M Il mesure la distance entre la bande transporteuse et les pommes de terre empilées. Pour garantir que les pommes de terre sont stockées dans la trémie à partir d'une faible hauteur de chute, le système de contrôle régule l'élévateur en fonction des valeurs de distance.

Capteur à ultrasons utilisé: mic-130/IU/M

• Plage de mesure : 200 - 2.000 mm
• Boîtier : Boîtier M30 et connecteur circulaire M12 en métal robuste
• Niveau de sortie : sortie analogique 4-20 mA et 0-10 V
• Particularité : Prise de câble sur demande
• Domaine d'application : dans les environnements agricoles difficiles

mic-130/IU/M

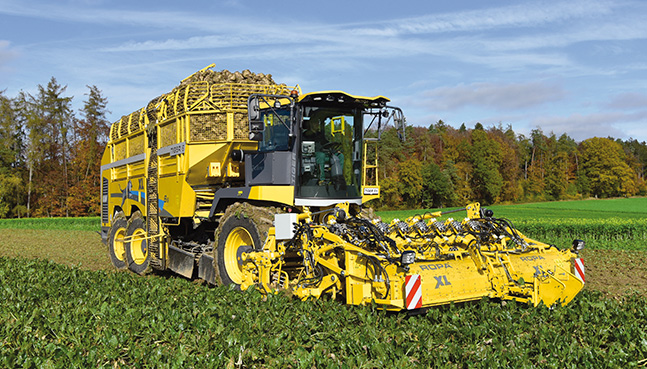

Technologie agricole : contrôle du niveau de remplissage de la trémie de chargement

Le lcs+340/IU mesure en continu le niveau de remplissage de la trémie de chargement de l'arracheuse de betteraves. L'objectif est d'éviter le remplissage excessif de la trémie afin de ne pas interrompre la récolte.

Capteur à ultrasons utilisé : lcs+340/IU

• Plage de mesure : 350 - 5000 mm
• Boîtier : Boîtier cubique compact
• Niveau de sortie : Sortie analogique 4-20 mA et 0-10 V
• Domaine d'application : Dans les environnements agricoles difficiles

lcs+340/IU

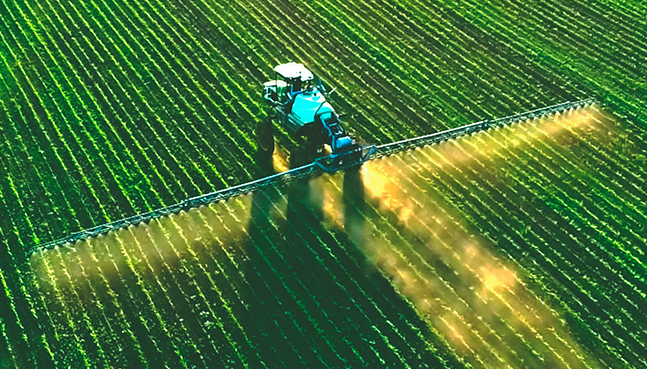

Technologie agricole : Réglage de la hauteur du pulvérisateur

Les rampes de pulvérisation peuvent avoir une largeur de travail allant jusqu'à 42 m. Plusieurs capteurs à ultrasons wms-340/RT sont montés sur ces rampes. Les capteurs mesurent la distance entre la rampe et la culture. Pendant la conduite, l'unité de contrôle utilise les valeurs de distance mesurées pour compenser les irrégularités du sol ou les différentes hauteurs des plantes. Cela permet de distribuer les pesticides ou les engrais de manière uniforme dans le champ.

Capteur à ultrasons utilisé : wms-340/RT

• Plage de mesure : 350 - 5 000 mm
• Boîtier : Boîtier M30 et connecteur rond M12 en métal robuste
• Mode de fonctionnement : Capteur pour unités d'évaluation
• Particularité : Sortie de câble et connecteur SEAL sur demande
• Domaine d'application : dans les environnements agricoles difficiles

wms-340/RT

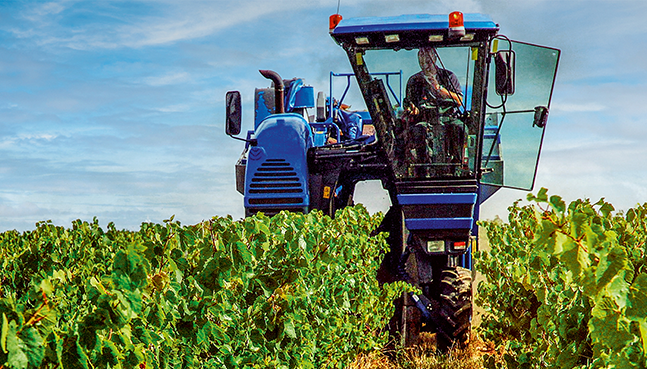

Technique agricole : Suivi de piste

Les deux capteurs à ultrasons wms-130/RT permettent de mesurer la distance latérale entre la machine à vendanger et les vignes. Le système de commande ajuste la trajectoire en fonction de cela. Ainsi, les vignes sont traversées de manière régulière lors de la récolte.

Capteur à ultrasons utilisé : wms-130/RT

• Plage de mesure : 200 - 2,000 mm
• Boîtier : boîtier M30 et connecteur rond M12 en version métallique robuste
• Mode de fonctionnement : capteur pour analyseurs
• Particularité : sortie de câble sur demande, variante en acier inoxydable
• Avantage : Insensible à la poussière et à la saleté

wms-130/RT

Technologie agricole : guidage de la charrue

mic-130/IU/M émet des signaux de commande pour la direction automatique d’une machine de labourage.

Capteur à ultrasons utilisé : mic-130/IU/M

• Plage de mesure : 200 - 2000 mm
• Boîtier : Boîtier M30 et connecteur circulaire M12 en métal robuste
• Niveau de sortie : sortie analogique 4-20 mA et 0-10 V
• Particularité : sortie de câble et connecteur SEAL sur demande
• Domaine d'application : dans les environnements agricoles difficiles

mic-130/IU/M

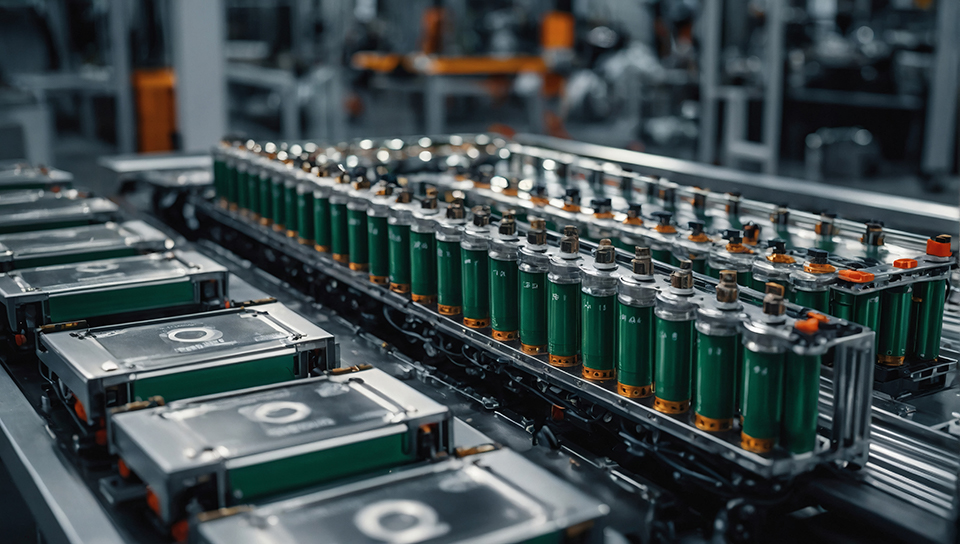

Industrie des batteries : contrôle de la mono-couche

Lors de la fabrication de batteries lithium-ion, il est essentiel que les couches d’électrodes, l’anode, la cathode et, si nécessaire, une couche de séparation soient toujours empilées en alternance. L’anode est généralement constituée de graphite, tandis que la cathode est constituée d’oxydes métalliques de lithium. Un préhenseur saisit alternativement la cathode et l’anode et les assemble pour former un empilement ou un bloc-batterie.

Le contrôle par ultrasons du dbk+4 de double couche sur le préhenseur garantit qu’une seule couche est saisie à la fois. Le capteur détecte sans contact s’il n’y a aucune couche, s’il y a une seule couche ou si une double couche ou plusieurs couches d’électrodes sont collées ensemble. En cas de message d’erreur ou d’empilement incorrect, le processus d’empilement est interrompu et le processus de production est corrigé. Un empilement sans erreur contribue à garantir la production de packs de batteries de haute qualité. Le contrôle mono-couche sans contact protège également les couches sensibles d’électrodes.

Contrôle de double couches utilisé : dbk+4

• Plage de travail : Couches d’électrodes fines
• Distance de montage récepteur et émetteur : 20 – 60 mm
• Étage de sortie : Sortie de double couche et de couche manquante
• Particularité : Aucun apprentissage requis
• Domaine d’application : Détection sans contact de couches simples, contrôle fiable de double couche

dbk+4

Industrie de l'imprimerie : contrôle des doubles feuilles dans l'impression offset

dbk+4/3CDD/M18 E+S surveille les feuilles entrantes dans le margeur d'une presse à feuilles. Deux ou plusieurs feuilles superposées doivent être reconnues afin d'éviter un bourrage de papier indésirable sur la presse à imprimer.

Détecteur de double feuille utilisé : dbk+4/3CDD/M18 E+S

• Plage de travail : Papiers d'un grammage de 20 g/m2 à 2 000 g/m2
• Boîtier : Émetteur et récepteur dans un boîtier M18 avec câble PUR
• Sorties : Sortie feuille double et feuille manquante
• Délai de réponse : < 500 µs en mode déclenchement, 2,5 ms en mode libre
• Particularité : 4 variantes de boîtier
• Domaine d'application : pas d'apprentissage nécessaire pour la détection des doubles plis

dbk+4/3CDD/M18 E+S

Industrie de l'imprimerie : détection des doubles feuilles à la photocopieuse

dbk+4/M12/3CDD/M18 E+S surveille les feuilles introduites dans le chargeur d'originaux d'un copieur performant. Pour éviter un bourrage papier indésirable, deux feuilles ou plus se chevauchant doivent être reconnues par le capteur.

Contrôle de double feuille utilisé : dbk+4/M12/3CDD/M18 E+S

• Plage de travail : Papiers d'un grammage de 20 g/m2 à 2 000 g/m2
• Boîtier : Émetteur et récepteur dans un boîtier M12 avec câble PUR
• Sorties : Sortie feuille double et feuille manquante
• Délai de réponse : <500 µs en mode déclenchement, 2,5 ms en mode libre< />
• Particularité : transducteur à ultrasons M12 externalisé pour les espaces d'installation restreints
• Domaine d'application : pas d'apprentissage nécessaire pour la détection des doubles feuilles

dbk+4/M12/3CDD/M18 E+S

Industrie plastique : Contrôle du diamètre

Trois mic+130/IU/TC contrôlent la bulle du film sur une extrudeuse de film soufflé pour une production de film uniforme.

Trois capteurs à ultrasons utilisés : mic+130/IU/TC

• Plage de mesure : 200 - 2 000 mm
• Boîtier : Boîtier M30 et connecteur rond M12
• Etage de sortie : Sortie analogique 4-20 mA et 0-10 V
• Particularité : Affichage numérique avec lecture directe en mm/cm ou %.
• Application : Mesure continue du diamètre d'un film transparent ou coloré. mic+130/IU/TC

mic+130/IU/TC

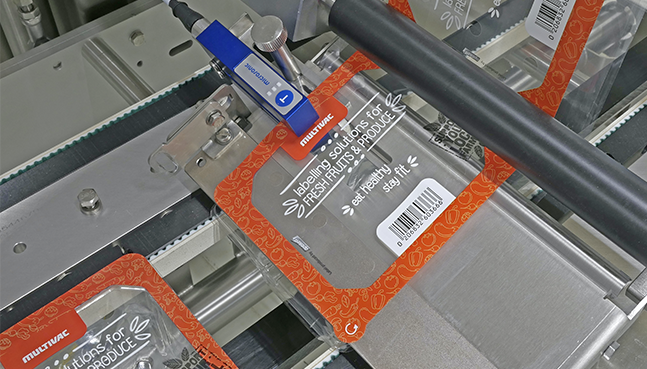

Industrie alimentaire : Détection d'étiquettes

Dans une machine d'emballage, les barquettes en plastique sont scellées avec un film autocollant. Le capteur d'étiquettes esf-1/CDF/A est monté à proximité du bord de distribution. Il détecte de manière fiable les films transparents aux couleurs changeantes et signale l'absence d'un film de scellage dans le processus d'emballage.

Capteur d'étiquettes à ultrasons utilisé : esf-1/CDF/A

• Délai de réponse court : <300 μs
• Boîtier : Boîtier robuste en forme de fourche avec des dimensions compactes
• Étages de sortie : 2 sorties de commutation pour la détection d'étiquettes et la surveillance de rupture de bande.
• Particularités : gestion des paramètres pour différentes étiquettes via IO-Link
• Domaine d'application : Détection d'étiquettes transparentes dans les machines d'emballage

esf-1/CDF/A

Industrie alimentaire : Mesure du débit volumétrique

mic+130/IU/TC régule le débit volumétrique sur une balance automatique pour l'emballage alimentaire. Cela permet de remplir uniformément les différentes baies d'un sac.

Capteurs à ultrasons utilisés :mic+130/IU/TC

• Plage de mesure : 200 - 2.000 mm
• Boîtier : Boîtier M30 et connecteur circulaire M12
• Niveau de sortie : Sortie analogique 4-20 mA et 0-10 V
• Particularité : Affichage numérique avec sortie directe de la valeur mesurée en mm/cm ou %
• Domaine d'application : Remplissage fiable et uniforme des baies

mic+130/IU/TC

Logistique : Mesure de la hauteur et de la largeur

zws-15/CD/QS relève les mesures de médicaments dans leur hauteur et largeur pour le stockage dans un entrepôt de pharmacie automatique.

Ultrasonic sensor used: zws-15/CD/QS

• Measuring range : 20 - 250 mm
• Housing : miniature housing
• Output stage : 1 pnp switching output
• Special feature : Bitstream output
• Area of application : precise measurement with a narrow sound field

zws-15/CD/QS

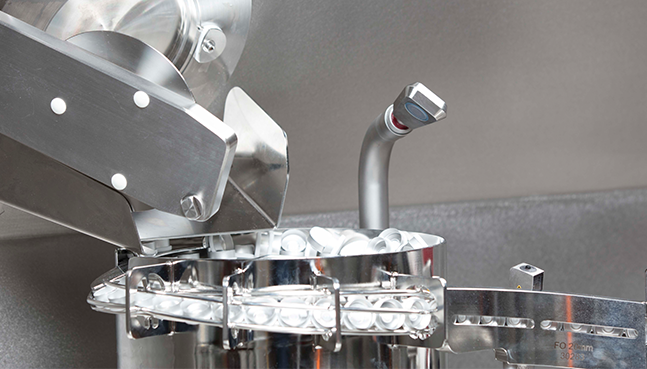

Industrie pharmaceutique : Mesure du débit volumétrique

Le pms-35/CI/A1 mesure en continu le niveau de remplissage des bouchons sur un convoyeur vibrant. Cela permet de s'assurer que les bouchons sont introduits de manière régulière dans le processus d'emballage.

Capteur à ultrasons utilisé : pms-35/CI/A1

• Plage de mesure : 70 - 600 mm
• Boîtier : Boîtier innovant en acier inoxydable de conception hygiénique
• Niveau de sortie : Sortie analogique 4-20 mA
• Caractéristiques particulières : Conception hygiénique, certification ecolab, matériaux conformes à la norme FAD
• Domaine d'application : Détection fiable dans les applications pharmaceutiques

pms-35/CI/A1

Énergie éolienne : mesure du niveau dans les réservoirs de lubrifiant des éoliennes

La fiabilité des éoliennes est cruciale pour la production d’énergie. Les pièces mobiles des éoliennes disposent de plusieurs paliers mécaniques dont la lubrification contribue de manière importante à un fonctionnement sans problème. Avec le cube-35/FFIU, le niveau de remplissage dans les réservoirs de lubrifiant est surveillé en permanence afin qu’il y ait toujours suffisamment de lubrifiant pour un fonctionnement à long terme. De plus, l’agitateur dans les réservoirs de lubrifiant est masqué par le capteur à ultrasons avec la nouvelle fonction de suppression des échos parasites.

Capteur à ultrasons utilisé : cube-35/FFIU

• Plage de mesure : 65 - 600 mm
• Boîtier : Conception cubique avec support de montage QuickLock
• Etat de sortie : 1 sortie de commutation Push-Pull et 1 sortie analogique, 2e sortie commutable
• Particularité : suppression des échos parasites

cube-35/FFIU

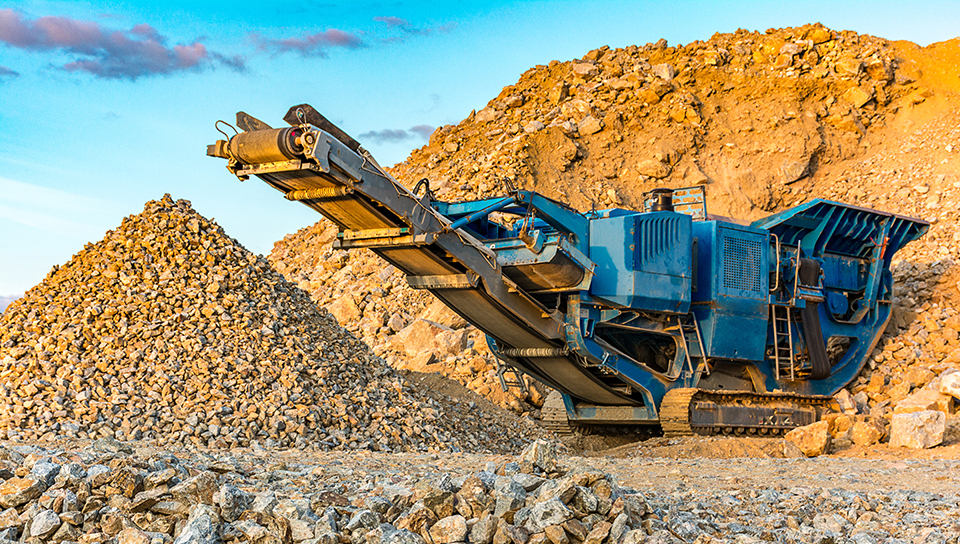

Machines mobiles : Contrôle de niveau dans les concasseurs de pierre et les installations de criblage

Les concasseurs de roche mobiles sont utilisés pour l’extraction de roches. La roche est broyée dans les concasseurs de pierre ou dans les installations de criblage. La roche est introduite dans la trémie de concassage et broyée jusqu’à ce que la roche tombe à travers la cavité. Le mic-130/IU/M mesure en continu le niveau de remplissage dans la trémie de concassage pour garantir que l’alimentation de la roche ne se bloque pas dans le concasseur. L’objectif est d’éviter le bourrage de la trémie.

Capteur à ultrasons utilisé : mic-130/IU/M

• Plage de mesure : 200 – 2 000 mm
• Boîtier : boîtier M30 et connecteur M12 métallique
• État de sortie : sortie analogique 4–20 mA et 0–10 V
• Application : pour des conditions d’utilisation difficiles

mic-130/IU/M

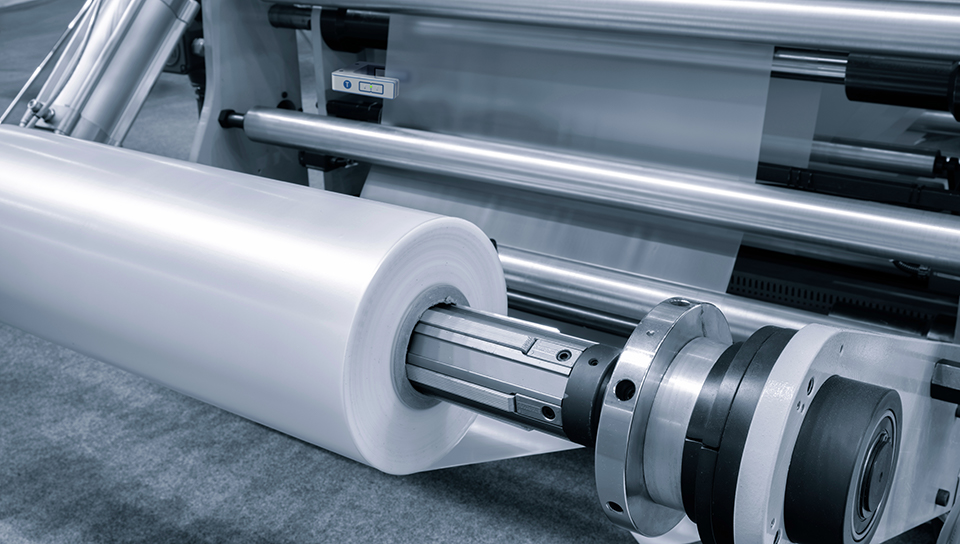

L’industrie de l’emballage : contrôle précis du bord de la bande

Sur une machine d'emballage, le capteur de bord de bande bks+6/FIU/A détecte le bord des films d'emballage papier, plastique ou différents matériaux détectables. Le matériau est déroulé et acheminé du rouleau vers la machine de traitement. Le bks+6/FIU/A utilise les ultrasons pour détecter la position du bord de ce matériau, afin que ce contrôle puisse utiliser la valeur analogique pour réajuster le déroulement de cette bande pendant le processus de production. Cela signifie que la bande du matériau reste toujours guidée sur la bonne trajectoire, ce qui permet une qualité de produit supérieure et à des taux de défauts inférieurs.

Le capteur de bord de bande à ultrasons : bks+6/FIU/A

• Plage de travail : ≥ 40 mm (±20 mm)
• Boîtier : boîtier fourche robuste aux dimensions compactes
• États de sortie : 1 sortie de commutation push-pull et 1 sortie analogique
• Particularité : interface IO-Link
• Domaine d'application : Contrôle précis du bord de la bande sur les machines d'emballage

bks+6/FIU/A
